｜リアルタイムクロック(RTC)モジュール（水晶振動子内蔵）

時刻高精度 RTCモジュール

・温度補償・高精度のリアルタイムクロック(RTC)モジュールを用いることで時刻誤差の問題を解消

・温度補償機能で高精度：月差±3.88秒（0～+50℃）／月差±7.8秒（-40～+85℃）＊他

・超小型でXTAL内蔵で調整不要／かつ低消費電流

・FA機器／時刻管理機器／セキュリティなどの様々な IoT機器に

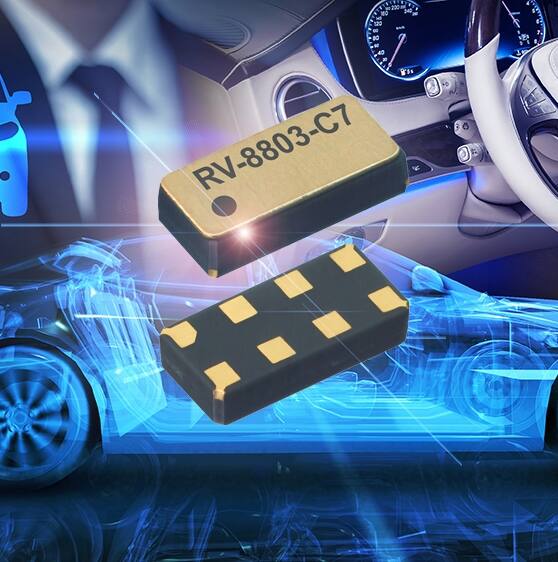

① RV-8803-C7 (I2C／高精度シンプル）

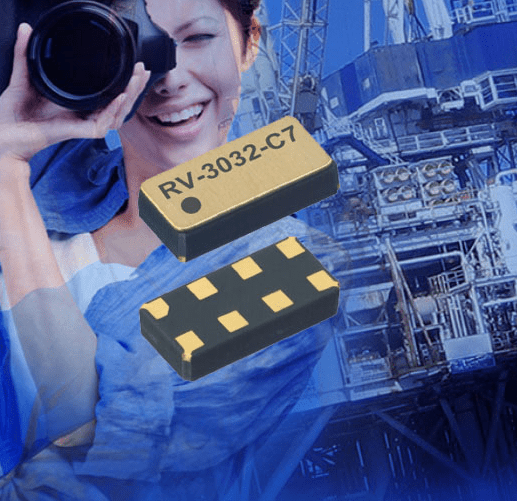

② RV-3032-C7（高精度／電源切り替え機能付き／多機能）

低消費電流 RTCモジュール

・低消費電流かつ多機能のリアルタイムクロック(RTC)モジュールにより設計の幅が広がります

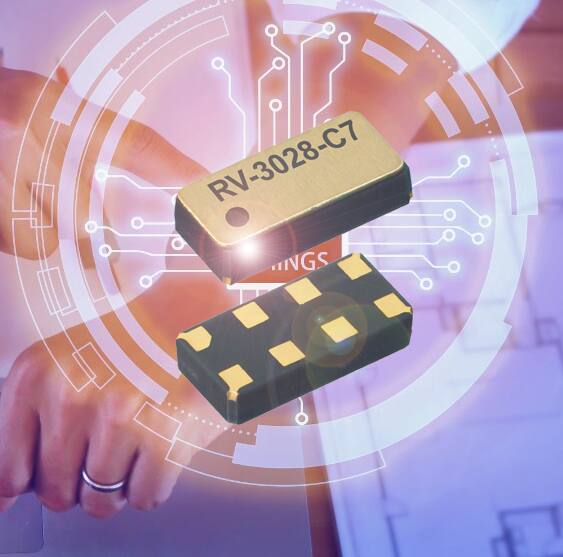

　　・＜RV-3028-C7＞超低消費電流RTCモジュール（XTAL内蔵/I2C）

　　・超低消費電流：50nA～115nA Typ. (動作モードによる@3V／+25℃）

　　・時刻精度：±1.0ppm以内（＠+25℃／工場出荷時）

　　・3.2×1.5×0.8mmの超小型／バックアップ電源自動切り替え機能付き

　　・2系統の割り込み信号出力／タイムスタンプ／多彩な割り込み振動機能

　　・IoT機器／ポータブル機器など様々な用途に

ウェアラブル向け超小型

・ウェアラブル・ポータブルなど少しでも基板サイズを小さくしたい用途に

　・2.0×1.2×0.7mm の超小型（業界最小サイズ *）にてXTALを内蔵のリアルタイムクロック(RTC)モジュール　

　　（* 弊社調べにて／2026年9月現在）

　① RV-3028-C8 超低消費電流 (70～115nA Typ.／＠+3V・+25℃／I2C）電源切り替え機能付き

　② RV-8263-C8 低消費電流・シンプル機能 (190nA Typ.／＠+3V・+25℃／I2C）

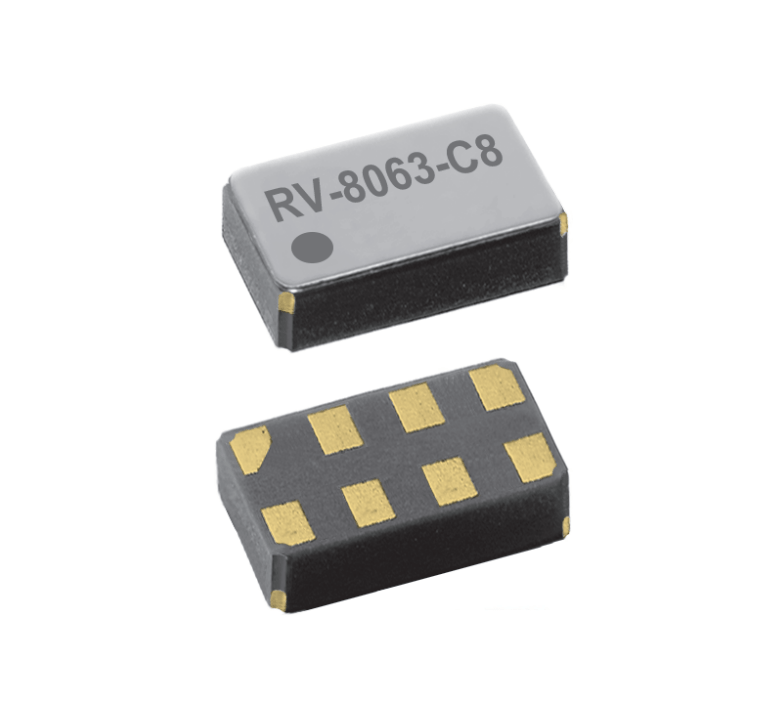

　③ RV-8063-C8 低消費電流・シンプル機能 (190nA Typ.／＠+3V・+25℃／SPI）

とにかく小ささを求める用途に最適です。　低消費電流のためバックアップ電池（またはコンデンサ）も小型に。

シンプル機能 RTCモジュール

・シンプルなリアルタイムクロック(RTC)モジュールの機能（時刻保持及びタイマ・アラーム・時刻更新割込み）のみ必要な用途に

　① RV-8263-C7 シンプル機能RTCモジュール (XTAL内蔵／I2C)

　② RV-8063-C7 シンプル機能RTCモジュール (XTAL内蔵／SPI・3線)

　　・低消費電流： 190nA Typ (＠+3V／+25℃）

　　・3.2×1.5×0.8mmの超小型／XTAL内蔵で調整不要

Q&A・サポート情報

◆ RTCモジュールの機能紹介／Ｑ&A／時刻月差の比較／回路接続例／消費電流／バックアップ電源／I2C通信について

◆ 型番ごとのQ&A／設計サポート情報

◆ ①USB接続の評価キット　②メーカー標準の評価ボード　③ラズパイ等でテストできるバックアップ電池付き評価ボード

◆ ホワイトペーパー（設計参考技術資料）　　◆ お取り扱い上の注意　　◆ 設計サポートについて

　リアルタイムクロック (RTC)モジュール
　～水晶振動子内蔵／小型・低消費電流・高精度のラインアップ～

型番（ｲﾝﾀｰﾌｪｰｽ）（ﾘﾘｰｽ時期）	外形寸法 (m/m)	特長・機能	1Hz 精度（時刻精度）	動作電圧消費電流(＠+3V)	バックアップ電源切替機能
●3.2×1.5×0.8mm (C7 パッケージ）
■RV-8803-C7 型番詳細ページへ・I²C （2015年1月）	3.2×1.5×0.8	・高精度シンプル・XTAL内蔵・小型パッケージ・低消費電流・外部イベント検出・タイムスタンプ	±1.5ppm（0～+50℃）かつ ±3.0ppm（-40～+85℃）かつ ±7.0ppm（+85～+105℃）（常温偏差及び動作温度を含めて） ※4	+1.5V～5.5V (240nA Typ.)	X (電源切替機能なし)※5
■RV-3032-C7 型番詳細ページへ・I²C （2020年6月）	3.2×1.5×0.8	・高精度・多機能・XTAL内蔵・電源切替・低消費電流・温度センサ・外部イベント検出・タイムスタンプ	±2.5ppm（-40～+85℃）かつ ±20ppm（+85～+105℃）（常温偏差及び動作温度を含めて） ※4	+1.3V～5.5V +1.4V～5.5V (160～190nA Typ.)	◎ (電源切替機能付き)
■RV-3028-C7 型番詳細ページへ・I²C （2018年8月）	3.2×1.5×0.8	・XTAL内蔵・小型パッケージ・超低消費電流・電源切替・外部イベント検出・タイムスタンプ	±1ppm （常温偏差） (+25℃にて／温度特性含めず） ※4	+1.1V～5.5V (50～115nA Typ.)	◎ (電源切替機能付き)
■RV-8263-C7 型番詳細ページへ・I²C （2019年1月）	3.2×1.5×0.8	・XTAL内蔵・小型パッケージ・低消費電流・シンプル	±20ppm（常温偏差）（+25℃にて／温度特性含めず） ※4	+0.9V～5.5V (190nA Typ.)	X (電源切替機能なし) ※5
■RV-8063-C7　型番詳細ページへ・SPI(3線) （2015年5月）	3.2×1.5×0.8	・XTAL内蔵・小型パッケージ・低消費電流・シンプル・SPI (3線）	±20ppm（常温偏差）（+25℃にて／温度特性含めず） ※4	+0.9V～5.5V (190nA Typ.)	X (電源切替機能なし) ※5
■RV-4162-C7 ・I²C （2010年4月） *新規設計には非推奨 ※1	3.2×1.5×0.8	・XTAL内蔵・低消費電流・シンプル	±20ppm（常温偏差）（+25℃にて／温度特性含めず） ※4	+1.0V～4.4V (350nA Typ.)	X (電源切替機能なし)※5
●2.0×1.2×0.7mm (C8 パッケージ）
■RV-3028-C8 New! 型番詳細ページへ・I²C （2025年2月）	2.0×1.2×0.7	・XTAL内蔵・超小型パッケージ・超低消費電流・電源切替・外部イベント検出・タイムスタンプ	±1ppm （常温偏差） (+25℃にて／温度特性含めず） ※4	+1.1V～5.5V (70～140nA Typ.)	◎ (電源切替機能付き)
■RV-8263-C8 型番詳細ページへ New ! ・I²C （2023年1月）	2.0×1.2×0.7	・XTAL内蔵・超小型パッケージ・低消費電流・シンプル	±20ppm（常温偏差）（+25℃にて／温度特性含めず） ※4	+0.9V～5.5V (190nA Typ.)	X (電源切替機能なし) ※5
■RV-8063-C8 型番詳細ページへ・SPI(3線) （2023年1月）	2.0×1.2×0.7	・XTAL内蔵・超小型パッケージ・低消費電流・シンプル	±20ppm（常温偏差）（+25℃にて／温度特性含めず） ※4	+0.9V～5.5V (190nA Typ.)	X (電源切替機能なし) ※5
●3.7×2.5×0.9mm (C3 パッケージ）
■RV-3129-C3 型番詳細ページへ・I²C （2018年3月）	3.7×2.5×0.9	・温度補償タイプ・XTAL内蔵・高精度・+125℃対応・電源切替	＜Opt.A＞ ±4.0ppm（@0～+50℃） ±6.0ppm（@-40～+85℃） ±8.0ppm（@-40～+125℃） ---------------- ＜Opt.B＞ ±5.0ppm（@0～+50℃） ±25.0ppm（@-40～+85℃） ±30ppm（@-40～+125℃） ※4	+1.3V～5.5V (800nA Typ.)	◎ (電源切替機能付き)
■RV-3149-C3 型番詳細ページへ・SPI（4線）（2018年3月）	3.7×2.5×0.9	・温度補償タイプ・XTAL内蔵・高精度・+125℃対応・電源切替・SPI（4線）		+1.3V～5.5V (800nA Typ.)	◎ (電源切替機能付き)
（生産終息品／収束予定品）
■RV-2123-C2 型番詳細ページへ・SPI（4線）（2009年3月） *新規設計には非推奨 ※2	5.0×3.2×1.2	・XTAL内蔵・超低消費電流・SPI（4線）	±20ppm（常温偏差）（+25℃にて／温度特性含めず） ※4	+1.1V～5.5V (110nA Typ.)	X (電源切替機能なし) ※5
RV-8564-C2 ・I²C ﾃﾞｰﾀｼｰﾄ・ﾏﾆｭｱﾙ（2005年2月） *新規設計には非推奨 ※2	5.0×3.2×1.2	・XTAL内蔵・シンプル機能	±20ppm（常温）（+25℃にて／温度特性含めず） ※4	+1.2V～5.5V (800nA Typ.)	－
RV-3029-C2 ・I²C ﾃﾞｰﾀｼｰﾄ・ﾏﾆｭｱﾙ（2010年4月） *新規設計には非推奨 ※3	5.0×3.2 ×1.2	・XTAL内蔵・高精度・+125℃対応	＜Opt.A＞ ±4.0ppm（@0～+50℃） ±6.0ppm（@-40～+85℃） ±8.0ppm（@-40～+125℃） -------＜Opt.B＞ ±5.0ppm（@0～+50℃） ±25.0ppm（@-40～+85℃） ±30ppm（@-40～+125℃) ※4	+1.3V～5.5V (800nA Typ.)	◎
RV-3049-C2 ・SPI（4線）ﾃﾞｰﾀｼｰﾄ・ﾏﾆｭｱﾙ（2010年4月） *新規設計には非推奨 ※3	5.0×3.2 ×1.2	・XTAL内蔵・高精度・+125℃対応・SPI		+1.3V～5.5V (800nA Typ.)	◎

※1) RV-4162-C7 は新規設計には非推奨です。同サイズでより低消費電流の RV-8263-C7 またはより小型の RV-8263-C8 を推奨します。
※2) C2パッケージの RV-2123-C2／RV-8564-C2／RV-3029-C2／RV-3049-C2 は2025年10月で受注生産の最終受注になります。
RV-8564-C2 の後継の RV-8564 -C3 (機能及びf/wコンパチブル）も生産終息予定です（2026年3月最終受注）。
新規設計の場合は RV-8263-C7 を推奨いたします。
RV-2123-C2 の代替品は SPIインターフェースの RV-8063-C7 が後継機種になりますが形状・機能及び f/Wが異なります。
※3) RV-3029-C2 及び RV-3049-C2 の後継は C3パッケージのRV-3129-C3 及び RV-3149-C3 (機能及びf/wコンパチブル）になります。
※4) 1Hz精度（＝時刻精度）はメーカー出荷時の値（リフロー変動分は含めず）。
※5) 電源切替え機能の無いタイプはバックアップ電源切替えが必要な場合は通常ダイオードを使用します。
詳細は各機種のデータシートまたは回路接続例のページをご参照ください。
